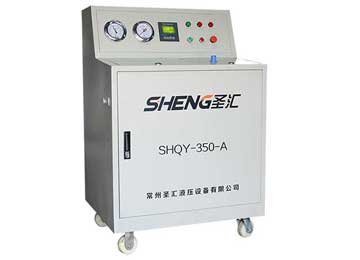

SHQY-300-A气动液压胀管机产品介绍
一、概述
气动液压胀管机是本公司研究开发，专门用于管板与换热管的快速高强度胀接。系统由气驱动力站、高压连接电控传输系统及胀接器组成。系统驱动力为压缩空气，胀接工作介质为水，胀接工作压力可精确设置以满足胀管的多种需求。该款机器有自动加水功能，操作更加简便；更加适用于厚壁管的热交换器、冷凝器、冷却器、锅炉等领域的贴合胀和密封胀。
二、技术原理
国内液压胀接技术所用液压胀管器由高强度合金钢芯杆和耐高压进口弹性橡胶组成，一体化设计，不需使用密封件即可以承受超高压力，使用方便，工作效率高，工作原理如图所示，它是利用胀管机提供的高压液压压力施加于耐高压弹性橡胶体产生的径向压力将管子胀接于管板上，当超高液压压力通过高强度合金芯杆进入耐高压弹性橡胶体时，耐高压弹性橡胶体产生径向压力,该压力足以使管子材料发生塑性变形,从而实现管子与管板间的胀接。
二、技术原理
国内液压胀接技术所用液压胀管器由高强度合金钢芯杆和耐高压进口弹性橡胶组成，一体化设计，不需使用密封件即可以承受超高压力，使用方便，工作效率高，工作原理如图所示，它是利用胀管机提供的高压液压压力施加于耐高压弹性橡胶体产生的径向压力将管子胀接于管板上，当超高液压压力通过高强度合金芯杆进入耐高压弹性橡胶体时，耐高压弹性橡胶体产生径向压力,该压力足以使管子材料发生塑性变形,从而实现管子与管板间的胀接。
二、技术参数：
| 项 目 | 单 位 | 数 据 |
|---|---|---|
| 机型 | - | SHQY-300-A |
| 额定胀接压力 | Mpa | 300 |
| 最高测试压力 | Mpa | 350 |
| 胀接速度 | 次/mim | 5-10 |
| 胀接介质 | - | 纯净水 |
| 高压管压力爆破压力 | Mpa | 280/700 |
| 最小胀接孔径 | mm | 大于10 |
| 设备重量 | Kg | 95 |
| 输入电源 | V | 220 |
| 驱动 | kg | 压缩空气≥3 |
| 控制系统（可定制） | VAC | 数显仪 / PLC |
